Изоляция обводненного пласта и негерметичности эксплуатационной колонны с помощью пакерной установки

Версия для печати Отправить на e-mail
Написал НИИ СибГеоТех
22.12.2008

Патенты РФ №№ 2211311, 2300668, 2290489, 2295625, 233175823837132385409 2439297

Одним из  направлений снижения обводненность добываемой продукции (а значит и себестоимости добычи нефти) является изоляция поступления воды выше приема электропогружного насоса  из:

- негерметичности эксплуатационной колонны (НЭК) - модуль ОРД ИН;

- обводненного (выработанного, законсервированного) пласта, расположенного выше ЭЦН и эксплуатационного объекта - модуль ОРД ИП.

При производительности электроцентробежного насоса (ЭЦН),  ограниченной диаметром эксплуатационной колонны (ЭК), это решение позволяет создать дополнительную депрессию на пласт и как следствие - увеличить добычу нефти.

Технологии

ОРД ИН - изоляция негерметичности эксплуатационной колонны

ОРД ИП - изоляция обводненного (выработанного) пласта, расположенного выше ЭЦН

является частью геотехнологии ОДНОВРЕМЕННО РАЗДЕЛЬНАЯ ЭКСПЛУАТАЦИЯ И РАЗРАБОТКА НЕСКОЛЬКИХ ЭКСПЛУАТАЦИОННЫХ ОБЪЕКТОВ (ОРРНЭО), разработанной НИИ "СибГеоТех" и НИИ "Газлифт" (Патент РФ № 2211311).

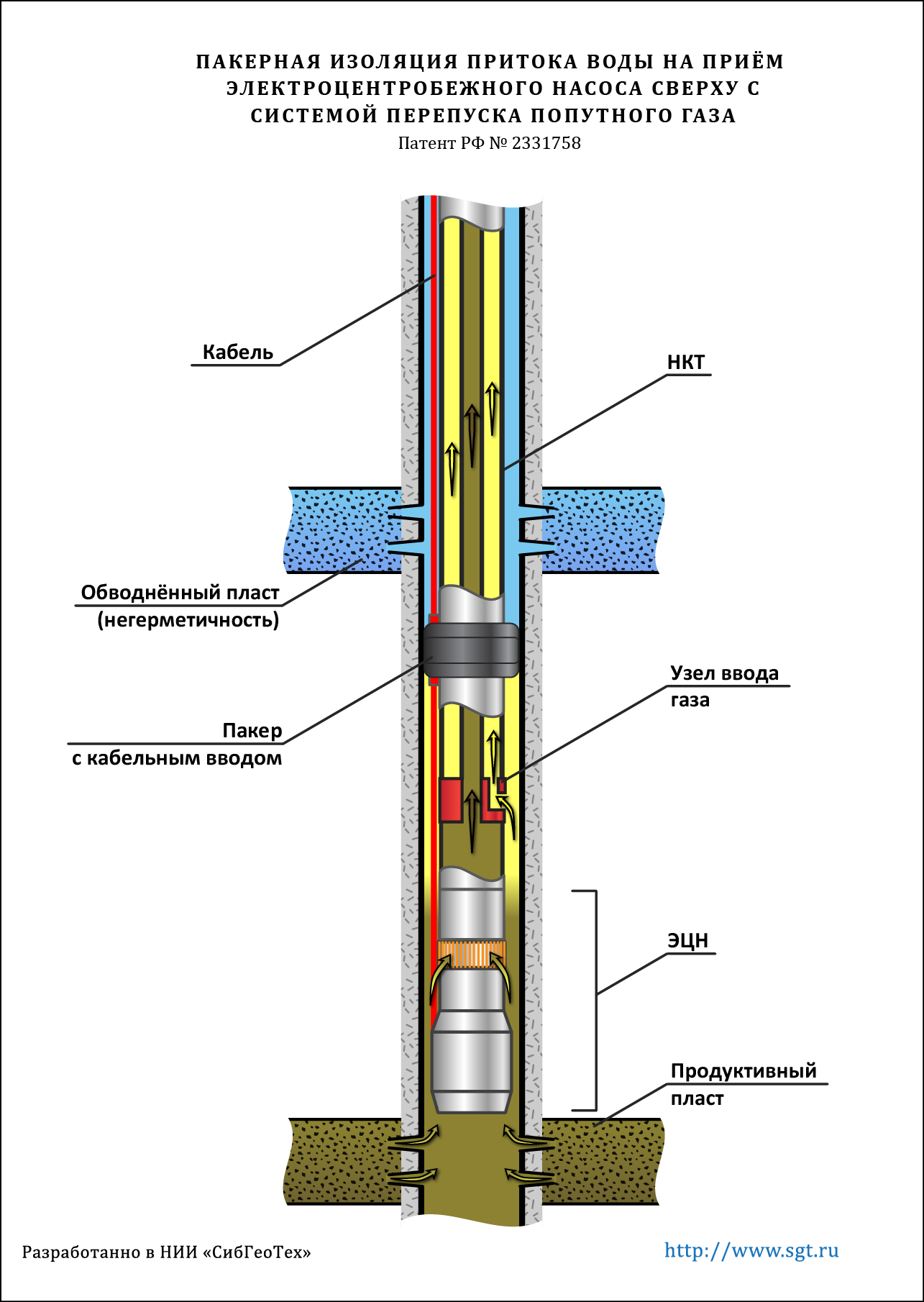

С одним пакером, расположенным  под насосом.

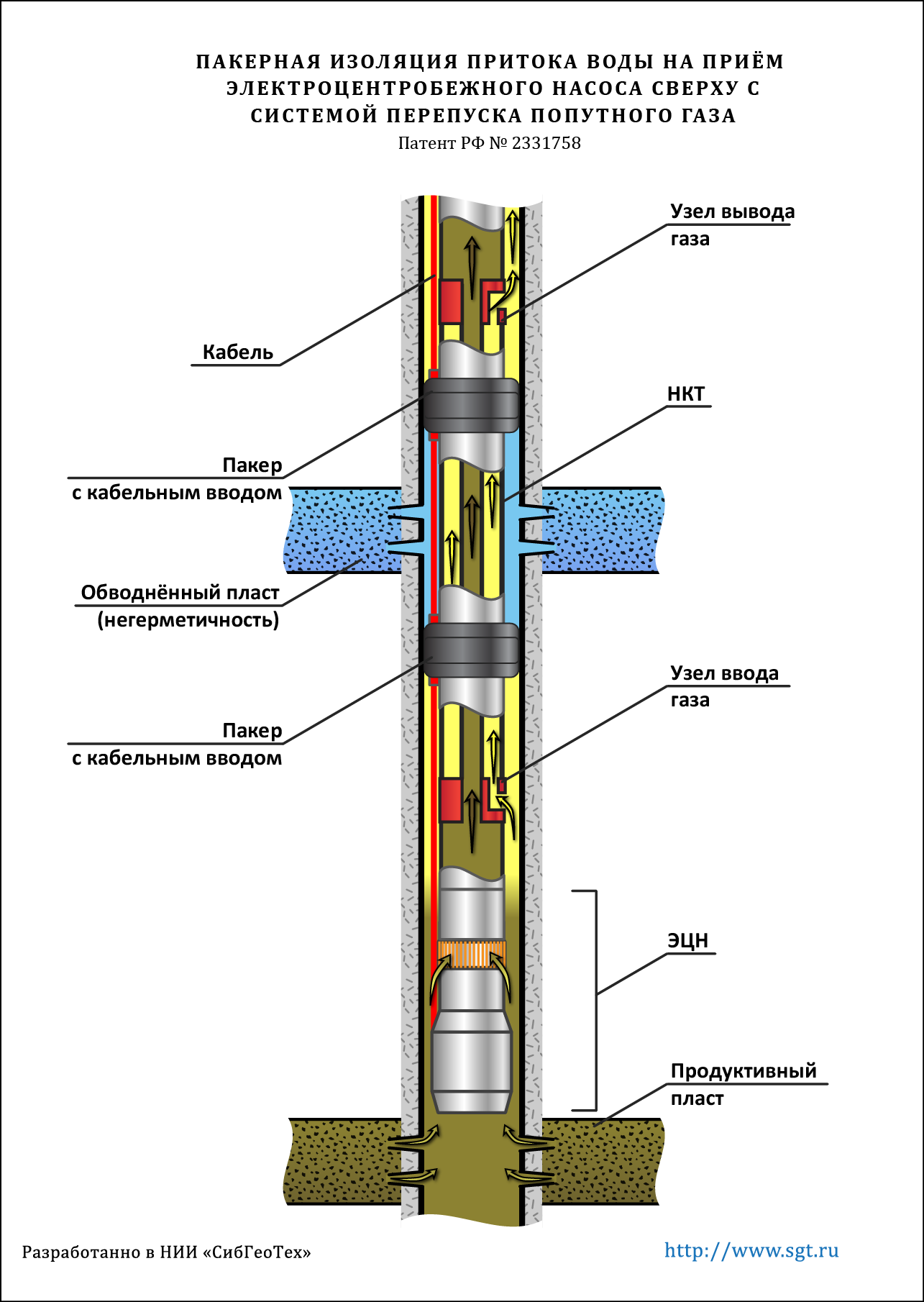

С двумя пакерами, расположенными под насосом.

Технология изоляции негерметичности эксплуатационной колонны (ИН) и обводненного пласта (ИП) с помощью ЭЦН и размещенного над ним пакера предложена в изобретении (Патент РФ № 2300668).     При этом пакер  выполнен с кабельным вводом в соответствии с изобретениями (Патент РФ №№ 2290489 и 2295625), где он включает ствол с наружным продольным каналом для ввода или размещения и уплотнения в нем силового кабеля.

НТП «Нефтегазтехника»   впервые разработало пакер с кабельным вводом (технические условия ТУ-3665-02-15380557-2006), а НПФ «Геоник» первыми внедрили эту технологию в СП "Ваньеганнефть" и затем в других   компаниях .

При реализации данной технологии с забойным давленим ниже давления насыщения возникает трудность с отводом свободного газа из подпакерного пространства для предупреждения срыва подачи электропогружного насоса.

Решение данной проблемы было предложено НИИ "СибГеоТехв патенте  РФ № 2331758 с использованием нескольких вариантов систем перепуска (отвода) свободного газа:

1 Вариант - с внутренним концентричным трубопроводом с перепуском газа  в надпакерное затрубное пространство:

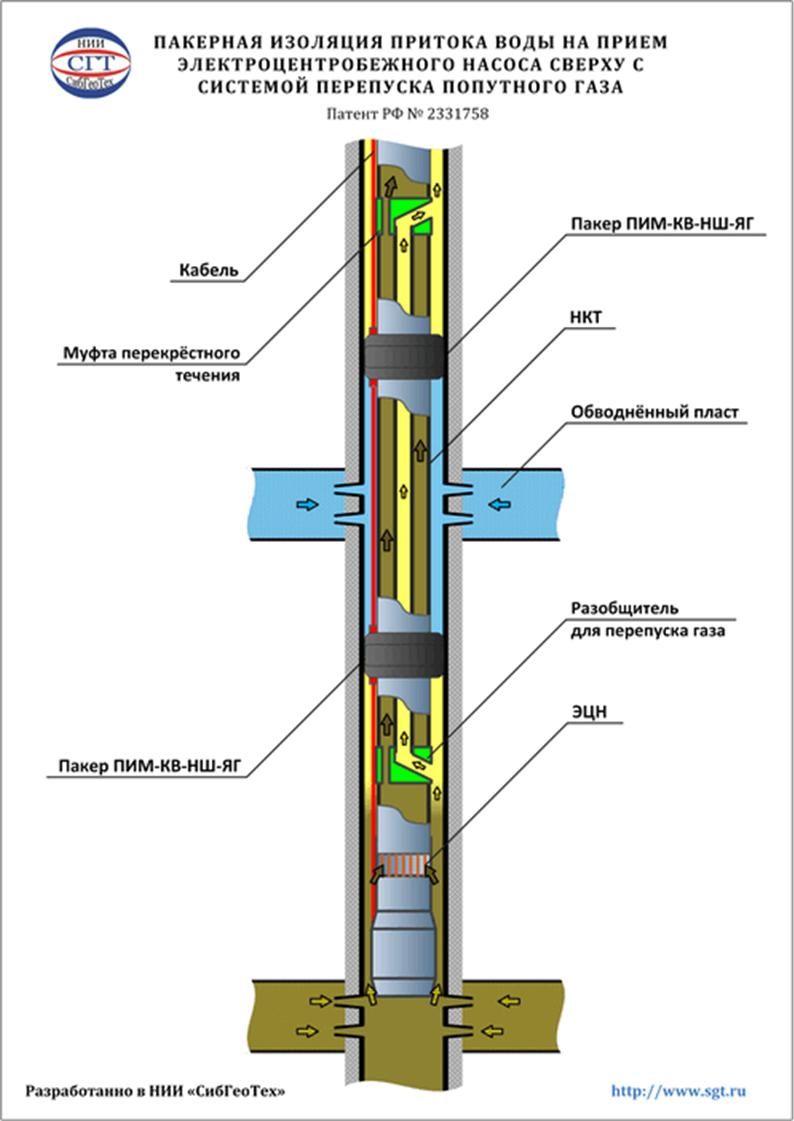

- либо  по центру через муфты перекрестного течения (см. фиг 1), внедренный на ЮЛТ Приобского месторождения;

- либо  по  кольцу через муфты радиального течения (см. фиг 2)

2 Вариант - с отводом газа  по дополнительной концентричной колонне труб через фонтанную арматуру (см. фиг 9) ;

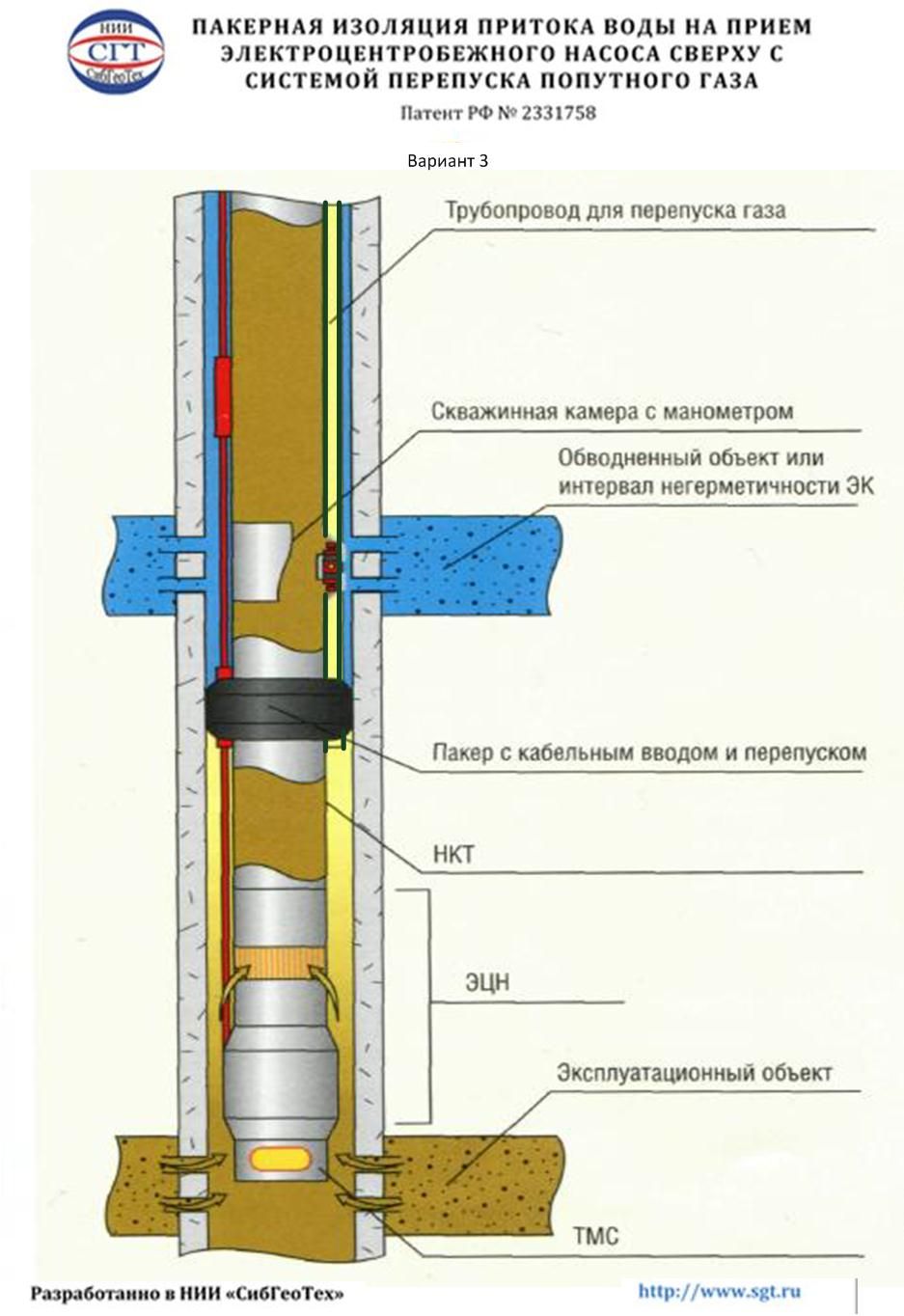

3 Вариант - с трубопроводом (газоотводной трубкой) расположенной эксцентрично  НКТ (см.фиг 11) ;

4 Вариант - с двуствольным пакером;

5 Вариант - с отводом свободного газа через струйный аппарат;

6 Вариант - один пакер снизу от приема насоса.

Предлагаемая [1] технология (ИН) водоизоляции с пакерной установкой эффективно внедрена на 50 скважинах, эксплуатируемых с помощью УЭЦН на месторождениях Западной Сибири.

Её использование позволило не только снизить обводненность добываемой продукции (снизить себестоимость добычи нефти) и увеличить добычу нефти, но и вовлечь в разработку низкопроницаемые, ранее не работающие, нефтенасыщенные интревалы (увеличить нефтеотдачу пласта).

В настоящее время лицензию на законное внедрение данной технологии имеют только два предприятия НТП «Нефтегазтехника» и НПФ «Геоник»

Существует несколько сервисных предприятий, предлагающих данную технологию недропользователям,  не имея на нее лицензии - лицензионного договора с патентообладателем, нарушая при этом патентный закон РФ.

Центральной Комиссией по разработке месторождений углеводородного сырья (Смотри Протокол заседания нефтяной секции № 3367 от 28.04.2005, утвержденный Председателем ЦКР Роснедра и подписанный руководителем нефтяной секции) лицензионная технология ОРРНЭО рекомендована:
- недропользователям для широкого использования при разработке нефтяных, газонефтяных и нефтегазоконденсатных месторождений;
- проектным организациям для обязательного рассмотрения при проектировании разработки месторождений.

1. Леонов И.В. Диссертация на соискание ученой степени кандидата технических наук  «Повышение эффективности технологииодновременно-раздельной разработки нескольких эксплуатационных объектов (на примере месторождений Западной Сибири)».

2. Мищенко И. Т., Леонов И. В.  Основы физико-математической модели системы «Эксплуатационный объект ‒ добывающая скважина ‒ установка ЭЦН» / // ВестникАссоциации Буровых Подрядчиков . ‒ 2011. ‒ № 3. ‒ С. 36‒40.

3. Леонов И.В.  Контроль за разработкой и исследование эксплуатационных объектов с помощью автономных манометров.// Нефть, газ и бизнес. ‒ 2011. ‒ № 5. ‒ С. 66‒71.

4. Азизов  Ф.Х. Опыт применения технологии ОРРНЭО. Установки ОРЗ, ОРД и компоновки для изоляции негерметичностей эксплуатационной колонны. // Инженерная практика № 3, 2011.

5. Леонов И.В. Изоляция водопроявлений над ЭЦН с помощью пакерной установки. Наука и технологии

6. Николаев О.С.  Применение системы из пакера с кабельным водом и извлекаемого струйного насоса в компоновке с УЭЦН для ЛНЭК. Нефтегазовая вертикаль № 12. 2009 с. 66-67.

7. Афанасьев А.В. УЭЦН с пакером: ОПЫТ ТНК-BP . "Нефтегазовая Вертикаль" №11, 2011.

8. Николаев О.С.   Скважинное оборудование для ОРЭ: разработка, внедрение, сервис. Инженерная практика №1, 2010 с. 78-83

9. Афанасьев А.В. Технология применения УЭЦН с пакером – новый перспективный метод ликвидации негерметичности эксплуатационных колонн. Журнал о технологиях ТНК-BP Новатор № 40, 2011. Ris 4, Ris 5

10. Ивановский В.Н. ОРД  нефти и эксплуатация БС: Обзор современных технологий и перспективы развития. // Инженерная практика № 2, 2012.   стр. 4567 .



11. Цыганов М.С. Эффективность применения пакерных компоновок и других технических решений по ЛНЭК.// Инженерная практика № 7, 2011. стр 23-27

12. Гарипов О.М., Леонов В.А., Шарифов М.З. Технология и оборудование для одновременно раздельной закачки воды в несколько пластов одной скважиной. Вестник недропользователя. ХМАО. № 17. 2007

13. Леонов В.А. Разукрупнение объектов разработки как метод повышения нефтеотдачи. Вестник недропользователя. № 18,2007.
